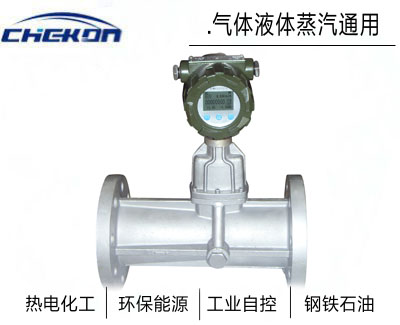

LUXB石油、蒸汽、天然氣、水等多種介質的流量測量
|

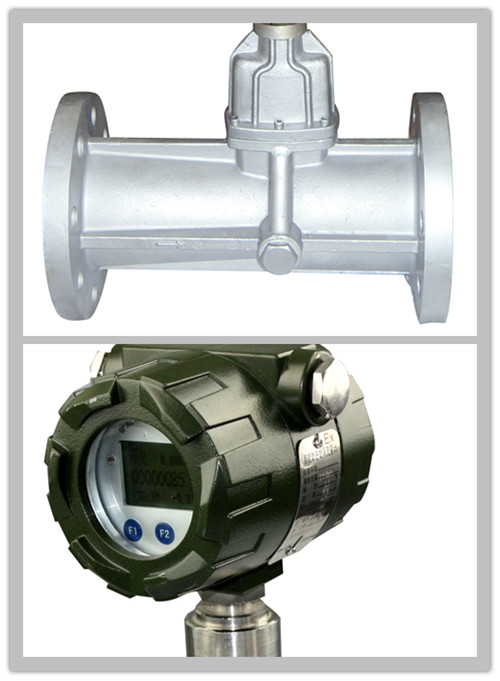

旋進漩渦流量計采用最新微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品先進水平。廣泛應用于石油、化工、電力、冶金煤炭等行業各種氣體計量。
流量范圍
|
公稱通徑 （mm） |
流量 |
范圍（m3/h） |
工作壓力 |
精度等級 |
重復性 |
|
（mpa） |
|
|
|||
|
DN15 |
A |
1.0~10 |
1.6 2.5 4.0 6.3 1 0 1 6 |
1.0 1.5 |
小于基本誤差限絕對值的1/3 |
|
DN20 |
A |
1.5~15 |
|||
|
DN25 |
A |
3.0~30 |
|||
|
DN32 |
A |
6.0~60 |
|||
|
DN40 |
A |
7.0~70 |
|||
|
DN50 |
A |
15 ~150 |
|||
|
B |
10 ~150 |
||||
|
DN65 |
A |
16 ~160 |
|||
|
B |
20 ~190 |
||||
|
DN80 |
A |
40 ~400 |
|||
|
B |
10 ~200 |
||||
|
DN 100 |
A |
80 ~900 |
|||
|
B |
30 ~600 |
||||
|
DN150 |
A |
150~1800 |
|||
|
B |
40~900 |
||||
|
DN200 |
A |
240~3600 |
|
管道口徑 |
15、20、25、32、40、50、65、80、100、150、200 |
|
精確度 |
±1.5%、±1% |
|
執行標準 |
執行國家檢定規程JJG198-94《速度式流量計》 |
|
安裝要求 |
前直管段≥5DN，后直管段≥1DN |
|
儀表材質 |
鋁合金；不銹鋼（可選） |
|
介質溫度 |
-20~+80C° |
|
環境條件 |
環境溫度：-30~+60C° 相對濕度： 5%~95% 大氣壓力：70kpa~106kpa |
|
工作電源 |
1.外電源：+24VDC±15%，適用于4mA~20mA輸出、脈沖輸出、RS485 2.內電源：1組3.6V鋰電池，可連續工作三年以上 |
|
輸出功能 |
脈沖輸出、電流4mA~20mA輸出、控制信號和RS485 |
|
防爆等級 |
ExdIIBT4 ; ExiaIICT4 |
|
防護等級 |
Ip65 |
|
代號 |
口徑 |
流量范圍m3/h |
||
|
CK-LUXB-25 |
DN25 |
2．5～30 |
||
|
CK-LUXB-32 |
DN32 |
4．5～60 |
||
|
CK-LUXB-50 |
DN50 |
10～150 |
||
|
CK-LUXB-80 |
DN80 |
28～400 |
||
|
CK-LUXB-100 |
DN100 |
50～800 |
||
|
CK-LUXB-150 |
DN150 |
150～2250 |
||
|
CK-LUXB-200 |
DN200 |
360～3600 |
||
|
代號 |
功能1 |
|||
|
N |
無溫壓補償 |
|||
|
Y |
帶溫壓補償 |
|||
|
代號 |
輸出型號 |
|||
|
F1 |
4-20mA輸出（二線制） |
|||
|
F2 |
4-20mA輸出（三線制） |
|||
|
F3 |
RS485通訊接口 |
|||
|
代號 |
功能2 |
|||
|
E1 |
1.0級 |
|||
|
E2 |
1．5級 |
|||
|
T |
常溫 |
|||
|
P1 |
1．6Mpa |
|||
|
P2 |
2．5Mpa |
|||
|
P3 |
4．0Mpa |
|||
