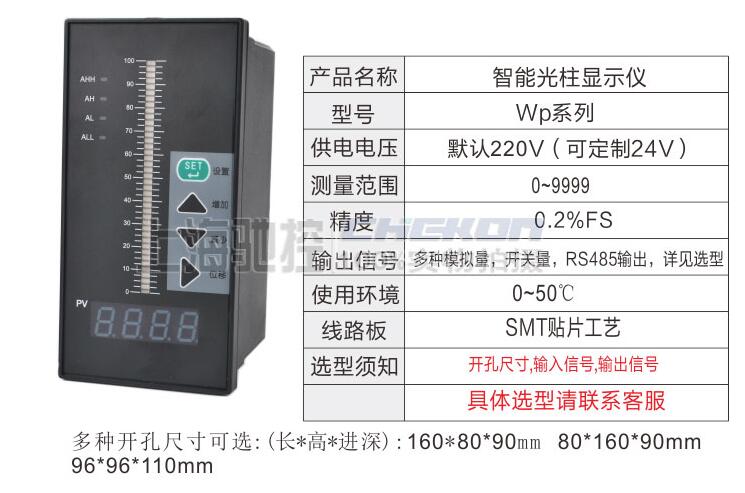

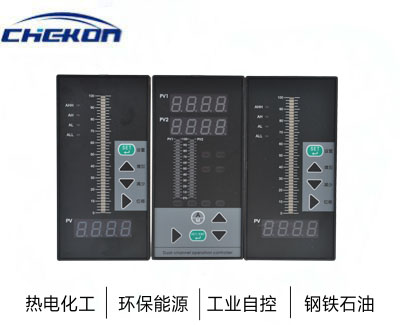

WP系列光柱顯示儀 萬能信號輸入 4-20mA 上下限控制
|
智能數字/光柱顯示控制儀，采用先進的微處理器進行智能控制，適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示及控制，并能對各種非線性輸入信號進行高精度的線性校正。
采用超新無跳線技術，使輸入端口具備單通道和多種信號輸入功能，只需通過儀表菜單的簡單選定，即可實現多種輸入信號（各種熱電偶、熱電阻、標準電壓/標準電流信號）之間的輕松切換，提高了儀表的通用性和可靠性。
采用高亮度LED數碼顯示和高分辨率光柱顯示（比例顯示），使測量/控制值的顯示更為清晰直觀。
輸出回路均采用光電隔離，抗干擾能力強?？蓭Т型ㄓ嵔涌?，可與各種帶串行接口的設備進行雙向通信，組成網絡控制系統。
|
型號 |
說明 |
||||||||||
|
WP- |
□□ |
□ |
□□ |
□ |
-□ |
□□ |
-□ |
□ |
□ |
-□ |
|
|
外形特征 |
Z C |
|
|
|
|
|
|
|
|
|
單屏橫式顯示 單屏橫式顯示 |
|
S |
|
|
|
|
|
|
|
|
|
單屏豎式顯示 |
|
|
D |
|
|
|
|
|
|
|
|
|
雙屏橫式顯示 |
|
|
DS |
|
|
|
|
|
|
|
|
|
雙屏豎式顯示 |
|
|
T |
|
|
|
|
|
|
|
|
|
單屏單光柱豎式顯示 |
|
|
TX |
|
|
|
|
|
|
|
|
|
單屏單光柱橫式顯示 |
|
|
外形尺寸 |
3 |
|
|
|
|
|
|
|
|
48×48mm |
|
|
4 |
|
|
|
|
|
|
|
|
96×48mm（橫式）；48×96mm(豎式） |
||
|
7 |
|
|
|
|
|
|
|
|
72×72mm（方式） |
||
|
8 |
|
|
|
|
|
|
|
|
160×80mm；80×160mm是(可選光柱） |
||
|
9 |
|
|
|
|
|
|
|
|
96×96mm（可選光柱） |
||
|
控制作用 |
01 |
|
|
|
|
|
|
|
測量顯示 |
||
|
03 |
|
|
|
|
|
|
|
測量顯示帶上、下限控制/報警 |
|||
|
04 |
|
|
|
|
|
|
|
顯示帶四限控制/報警（任意組合） |
|||
|
通訊方式 |
0 |
|
|
|
|
|
|
無通訊接口 |
|||
|
1 |
|
|
|
|
|
|
RS-232C通訊接口 Modbus協議 |
||||
|
7 |
|
|
|
|
|
|
RS-485通訊接口Modbus協議 |
||||
|
輸出方式 |
0 |
|
|
|
|
|
無輸出 |
||||
|
1 |
|
|
|
|
|
繼電器輸出 |
|||||
|
2 |
|
|
|
|
|
(4～20)mA輸出 |
|||||
|
3 |
|
|
|
|
|
(0～10)mA輸出 |
|||||
|
4 |
|
|
|
|
|
(1～5)V輸出 |
|||||
|
5 |
|
|
|
|
|
(0～5)V輸出 |
|||||
|
6 |
|
|
|
|
|
SCR可控硅過零觸發脈沖輸出 |
|||||
|
7 |
|
|
|
|
|
SSR固態繼電器控制信號輸出 |
|||||
|
8 |
|
|
|
|
|
特殊規格變送輸出 |
|||||
|
輸入類型 |
□□ |
|
|
|
|
參見“輸入類型表” |
|||||
|
第一報警 |
N |
|
|
|
無控制/報警（可省略） |
||||||
|
H |
|
|
|
第一報警為上限報警 |
|||||||
|
L |
|
|
|
第一報警為下限報警 |
|||||||
|
第二報警 |
N |
|
|
無控制/報警（可省略） |
|||||||
|
H |
|
|
第二報警為上限報警 |
||||||||
|
L |
|
|
第二報警為下限報警 |
||||||||
|
饋電輸出 |
P |
|
DC24V饋電輸出 |
||||||||
|
供電方式 |
|
AC220V線性電源（可省略） |
|||||||||
|
T |
AC（90～265）V開關電源供電 |
||||||||||
|
W |
DC24V供電 |
||||||||||
|
型號舉例： |
WP-C801-00-08-N；WP-C403-01-12-HL；WP-T804-81-08-2H2L WP-T804-81-08-2H2L系列（該系列只有80外型超多可輸出8個報警點）。 |
||||||||||
1、 本公司承若凡是購買我司產品，一年質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換 。
2、客戶的技術疑問，我們承諾在一個工作日內處理完畢。
3、返廠維修的儀表我們承諾在3個工作日內出具檢測結果，7個工作日內完成維修。
4、儀表返給客戶之后2周之內對用戶進行回訪，并提供自動化相關技術的免費咨詢 。
